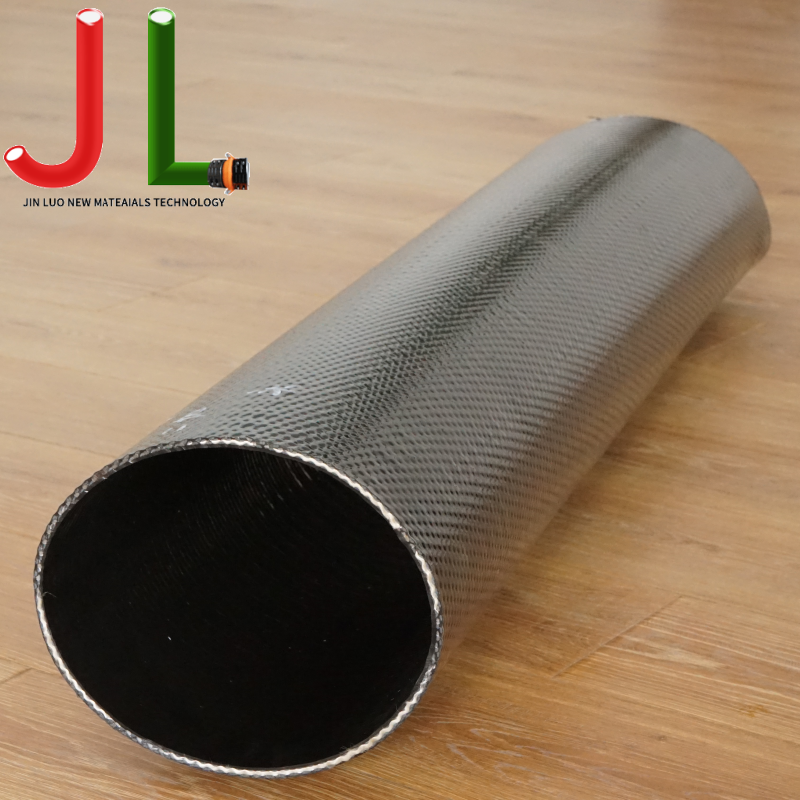

Mi az a TPU betonelhelyező tömlő, és miért számít ez a munkaterületeken?

A betonszivattyúzási műveletek egy olyan alkatrésztől függenek, amely ritkán kap elegendő figyelmet: a szállítótömlőtől. A rosszul meghatározott tömlő idő előtti kopáshoz, nyomáskimaradásokhoz és nem tervezett állásidőhöz vezet – mindez közvetlenül a projektköltségek túllépését eredményezi. A TPU betonelhelyező tömlő a hagyományos gumitömlők műszakilag kiváló alternatívájaként jelent meg, amely a kopásállóság, a könnyű kezelhetőség és a hosszú szervizintervallumok mérhető kombinációját kínálja. Ez az útmutató megvizsgálja az építési, teljesítmény-referenciaértékeket és kiválasztási kritériumokat, hogy segítse az építőipari és beszerzési szakembereket a megalapozott döntések meghozatalában.

Mitől a TPU a megfelelő anyag betontömlőkhöz?

Háromrétegű koextrudált szerkezet magyarázata

Az előadás a rugalmas TPU beton szállító tömlő belső felépítésével kezdődik. Az ebbe a kategóriába tartozó minőségi termékeket egylövéses koextrudálási eljárással állítják elő, amely egyszerre három különböző réteget köt össze, kiküszöbölve a ragasztófelületeket, amelyek a hagyományos többrétegű tömlőkben leválást okoznak.

• Belső bélésréteg: Hőre lágyuló poliuretán (TPU) elasztomer sima furatú felülettel. A sima belső minimálisra csökkenti az áramlási ellenállást, megakadályozza a betonmaradványok felhalmozódását, és kémiailag semleges a cement lúgosságával és a szokásos adalékanyagokkal szemben.
• Megerősítő réteg: Nagy szakítószilárdságú poliészter szál vagy aramid szövet. Ez a középső réteg biztosítja a tömlő nyomástartó képességét és méretstabilitását túlfeszültség alatt. A kiválasztott modellek vezető szálakat tartalmaznak a nagy sebességű iszapáramlás során keletkező statikus elektromosság eloszlatására.
• Külső fedőréteg: Extrud-through-the-weave technológiával felvitt TPU elasztomer, amely lehetővé teszi az anyag egyenletes behatolását a szövött rétegen. Ez integrált kötést hoz létre a burkolat és az erősítés között – ez kulcsfontosságú tényező az UV-, ózon- és időjárásállóság szempontjából.

Ez az integrált koextrudálási módszer azt jelenti, hogy mindhárom réteg egyetlen kompozit egységként működik, ami jelentősen javítja a rétegvesztési ellenállást a külön gyártott rétegekből összeállított tömlőkhöz képest.

Kopásállóság és élettartam

A beton az egyik leginkább koptató anyag, amelyet ipari tömlőkön keresztül szállítanak. Az adalékszemcsék, különösen a durva homok és kavics, progresszív belső faleróziót okoznak, ami lerövidíti a tömlő élettartamát. A TPU elasztomerek Shore A keménysége jellemzően 85A és 95A között van, és a szabványos DIN 53516 tesztek során 3-5-ször nagyobb kopásállóságot mutatnak, mint a szabványos természetes gumi. A szabványos C25–C40 betonkeverékeket tartalmazó szántóföldi alkalmazásokban a folyamatos szivattyúzási műveletekben használt TPU tömlők élettartama 18–36 hónap, míg az egyenértékű gumitermékek 6–12 hónapja hasonló körülmények között.

Főbb műszaki adatok

Nyomásértékek és átmérő tartomány

Az alábbi táblázat összefoglalja a tipikus műszaki specifikációkat TPU beton szivattyútömlő nyomásérték és műszaki adatok a rendelkezésre álló átmérőtartományban.

Lay-Flat tervezés és tárolás előnyei

Meghatározó jellemzője a fektethető TPU tömlő betonöntéshez és építkezéshez az a képessége, hogy nyomásmentes állapotban laposra omlik. Ennek a tulajdonságnak közvetlen gyakorlati értéke van az építkezéseken:

• A lapos tárolás körülbelül 60-70%-kal csökkenti a szállítási mennyiséget az egyenértékű átmérőjű előre kialakított kerek tömlőkhöz képest.
• A feltekercselt lapos tömlők raklapokra helyezhetők, csökkentve a raktári és telephelyi tárolási területet.
• Amikor a szivattyú működésbe lép és a belső nyomás nő, a tömlő automatikusan teljes kör keresztmetszetűvé tágul, kézi beavatkozás nélkül visszaállítva a teljes áramlási kapacitást.
• A testreszabható hosszúságok – a szabványos 10 méteres szakaszoktól a 100 métert meghaladó folyamatos futásokig – lehetővé teszik a vállalkozók számára, hogy minden projektelrendezéshez pontosan konfigurálják a szivattyúvezetékeket.

TPU vs gumibeton tömlő: Anyag-összehasonlítás

Vállalkozók értékelik a TPU vs gumibetontömlő összehasonlítása vállalkozók számára gyakran az előzetes költségekre összpontosítanak, figyelmen kívül hagyva a teljes birtoklási költséget. A következő összehasonlítás azokkal a teljesítményparaméterekkel foglalkozik, amelyek közvetlenül befolyásolják a működési hatékonyságot és a csere gyakoriságát.

A súlykülönbség különösen jelentős a kézi mozgatáshoz. Egy 20 méteres 3 hüvelykes gumitömlő tömege körülbelül 56–70 kg, míg a TPU-val egyenértékű tömeg 14–21,8 kg – ez csökkenti a kezelő fáradtságát, és csökkenti az áthelyezés során bekövetkező feszített sérülések kockázatát.

A TPU betonelhelyező tömlő legnépszerűbb alkalmazásai

Magasépítési és szivattyúvezeték-hosszabbítások

A sokemeletes építkezéseknél a betont függőlegesen szivattyúzzák, akár 100 métert is meghaladó távolságra, így 20–28 bar tartományban tartós vezetéknyomás keletkezik. Egy minőség megerősített szerkezete TPU betonelhelyező tömlő megőrzi a méretstabilitást ilyen körülmények között ballonosodás vagy meghajlás nélkül. A könnyebb súly csökkenti a szivattyú gém szakaszainak és az állványzat rögzítési pontjainak kumulatív terhelését is.

Alagút-, híd- és infrastrukturális projektek

A szűk helyeken és távoli hozzáférésű alkalmazások – mint például az alagútburkolatok, a hídfedélzet öntése és a földalatti alapozási munkák – közvetlenül profitálnak a fektetett tárolóformátumból. A tömlővezetékek előre feltekercselhetők, kompakt formában a kiöntőhelyre szállíthatók, és gyorsan telepíthetők. A -40°C és 70°C közötti üzemi hőmérséklet-tartomány a TPU tömlőket alkalmassá teszi a hideg éghajlatú infrastrukturális projektekhez is, ahol a gumikeverékek megmerevedhetnek vagy megrepedhetnek.

Hogyan válasszuk ki a megfelelő TPU betonbevezető tömlőt

A tömlő átmérőjének és a szivattyú teljesítményének megfelelő

A tömlő kiválasztása a betonszivattyú névleges teljesítményével és a keveréktervben szereplő maximális adalékanyag-mérettel kezdődik. Általánosan alkalmazott irányelv az, hogy a tömlő belső átmérőjének legalább háromszorosának kell lennie a maximális adalékanyag méretének az eltömődés elkerülése érdekében. A 60–90 m3/óra sebességgel üzemelő szivattyúk esetében jellemzően 4 hüvelykes (100 mm) belső átmérő a megfelelő. A nagyobb teljesítményű, 120 m3/óra teljesítményt meghaladó pótkocsi szivattyúk általában 5 hüvelykes vagy 6 hüvelykes tömlőjáratokat igényelnek.

Megerősítő réteg opciók

Az alábbi táblázat összefoglalja a megerősítési lehetőségeket és azok alkalmazási alkalmasságát TPU beton szivattyútömlő nyomásérték és műszaki adatok .

Azoknál az alkalmazásoknál, ahol a tömlőszakaszok osztályozott zónákon haladnak át, vagy ahol száraz betonport szállítanak, tanácsos vezetőképes szálerősítéssel ellátott modellt megadni a statikus kisülések elkerülése érdekében.

GYIK

1. kérdés: Mi a különbség a TPU betonbehelyező tömlő és a szabványos gumi szivattyútömlő között?

A fő különbségek az anyagtulajdonságok és a szerkezeti kialakítás. TPU betonelhelyező tömlő hőre lágyuló poliuretánt használ mind a belső béléshez, mind a külső burkolathoz, amely 3-5-ször nagyobb kopásállóságot biztosít a szokásos természetes gumikeverékekhez képest. A TPU tömlők is lényegesen könnyebbek – jellemzően méterenként 40–50%-kal könnyebbek –, és lapos kialakítást kínálnak, amely egyszerűsíti a tárolást és a szállítást. A gumitömlők kerek profilban vannak előre kialakítva, és nem tárolhatók laposan. A projekt teljes életciklusa során a TPU tömlők hosszabb élettartama általában alacsonyabb teljes birtoklási költséget eredményez a magasabb kezdeti egységár ellenére.

2. kérdés: Milyen üzemi nyomást képes biztonságosan kezelni a TPU betonszivattyús tömlő?

Az üzemi nyomás a belső átmérőtől és az erősítés specifikációjától függ. A nagy szakítószilárdságú poliészter vagy aramid erősítéssel rendelkező 2 hüvelykes és 3 hüvelykes modelleknél akár 85 bar üzemi nyomás is elérhető, a felszakítási nyomás 3:1 biztonsági tényezővel (255 bar). A nagyobb átmérők alacsonyabb üzemi nyomáson működnek a karikafeszültség geometriája miatt: a 6 hüvelykes modellek jellemzően 30 bar üzemi nyomásra számítanak. Mindig ellenőrizze a terméktételre vonatkozó speciális nyomástanúsítványt, és alkalmazzon megfelelő biztonsági határt a szivattyú túlfeszültsége alapján, ne csak az állandósult kimeneti nyomáson.

3. kérdés: Hogyan kell a TPU betonszállító tömlőt használat után tisztítani és karbantartani?

A legfontosabb karbantartási lépés a tömlő tiszta vízzel történő öblítése minden egyes kiöntés után. Meleg körülmények között a beton 30-45 percen belül megköt, és a furatban maradt maradék kemény lerakódássá kötődik, ami szűkíti az áramlási utat és felgyorsítja a belső fal feszültségét. A tömlőn sűrített levegővel vagy víznyomással habos tisztítómalacot vagy gumilabdát lehet vezetni a maradék betoniszap eltávolítására. Öblítés után a tömlőt laposan kell tárolni, távol a közvetlen napfénytől és kőolaj alapú folyadékoktól, amelyek idővel leronthatják a TPU vegyületet. Normál használat mellett 3 havonta rendszeresen ellenőrizni kell a külső burkolat repedéseit, a végszerelvények korrózióját és a furatkopást.

Hivatkozások

• ACI 304R-00: Útmutató a beton méréséhez, keveréséhez, szállításához és elhelyezéséhez. Amerikai Betonintézet.
• DIN 53516: Gumi és elasztomerek vizsgálata – A kopásállóság meghatározása. Deutsches Institut fur Normung.
• ISO 1307: Gumi és műanyag tömlők – Furatátmérők és tűrések. Nemzetközi Szabványügyi Szervezet.
• EN 12843: Előregyártott betontermékek – Árbocok és oszlopok. Európai Szabványügyi Bizottság (referenciaszabvány az előregyártott rendszerek betonszállítására).
• ASTM D412: Szabványos vizsgálati módszerek vulkanizált gumihoz és hőre lágyuló elasztomerekhez – feszítés. ASTM International.
