Mi az a repesztő- és olajmezőtömlő?

Az olaj- és gázkutatás és -termelés nagy téttel rendelkező világában a folyadékszállítási lánc minden összetevője kritikus fontosságú. Ezek között a szerény tömlő minden, csak nem egyszerű; ez egy precíziós tervezésű mentőöv, amely ellenáll a büntető körülményeknek, hogy a műveletek biztonságosan és hatékonyan folyjanak. A Repesztő és olajmező tömlő egy speciális berendezés, amelyet arra terveztek, hogy különféle agresszív közegeket szállítson – a nagynyomású repesztőfolyadéktól és a csiszoló fúrási iszaptól az előállított vízig és kőolajig – extrém nyomások, hőmérsékletek és dinamikus igénybevételek mellett. Egyetlen tömlő meghibásodása költséges állásidőhöz, környezeti eseményekhez és súlyos biztonsági kockázatokhoz vezethet. A mérnökök, a beszerzési szakemberek és a helyszíni kezelők számára alapvető fontosságú, hogy megértsék a tömlők mögött meghúzódó tervezést, robusztus felépítésüktől a szigorú szabványokig, amelyeknek meg kell felelniük. Ez az útmutató e létfontosságú összetevők anatómiájába kutat, és elmagyarázza a kulcsokat nagynyomású frac tömlő specifikációi , fontosságát API 7K frac tömlő tanúsítvány , és szerepe acélhuzal erősítésű repesztőtömlő tervez. Gyakorlati útmutatást is adunk a kritikus helyszíni alkalmazásokhoz, például tudni, hogy mikor kell ütemezni egy olajmező iszapszivattyú tömlő csere és hogyan kell kiválasztani a megfelelőt olajmező ürítő tömlő vízszállításhoz műveleteket. A mélyreható műszaki betekintést a gyakorlatiassággal kombinálva ez a cikk átfogó forrásként szolgál mindazok számára, akik felelősek ezen alapvető eszközök meghatározásáért, karbantartásáért vagy üzemeltetéséért.

Egy nagy teljesítményű Frac tömlő anatómiája

A minőségi repesztőtömlő rendkívüli rugalmassága nem véletlen; egy aprólékosan rétegezett konstrukció eredménye, ahol minden réteg külön és létfontosságú funkciót lát el. Lényegében a tervezésnek egyensúlyban kell lennie a látszólag egymásnak ellentmondó követelményekkel: óriási szilárdság és rugalmasság, vegyszerállóság és kopásállóság, valamint hosszú élettartam és kezelhető súly. Ez a többrétegű megközelítés a csővel vagy béléssel kezdődik, amely a legbelső réteg közvetlenül érintkezik a szállított folyadékkal. Jellemzően speciális szintetikus gumiból vagy hőre lágyuló poliuretán vegyületekből készül, amelyek ellenállnak a repesztési folyadékokban található vegyi anyagok, savak és támasztóanyagok általi lebomlásnak. Ezt a bélést veszi körül az erősítőréteg, a tömlő valódi gerince, amely meghatározza annak nyomástartó képességét. Itt van a acélhuzal erősítésű repesztőtömlő megkülönbözteti magát azáltal, hogy több spirált vagy nagy szakítószilárdságú acélhuzal fonatot használ, hogy ellenálljon a szélsőséges belső nyomásoknak és ellenálljon a szivattyúciklusokból eredő lüktető fáradtságnak. Végül a fedőréteg az első védelmi vonal a külső környezettel szemben. Úgy tervezték, hogy rendkívül strapabíró legyen, ellenáll az időjárásnak, az ózonnak, az UV-sugárzásnak, az olajnak és a fizikai kopásnak, amely a durva terepen való húzódásból ered, így biztosítva az alatta lévő kritikus erősítés épségét.

• A belső bélés: Olajálló, kopásálló vegyületekből, például NBR, HNBR vagy poliuretánból készült, hogy megvédje a belső folyadékok kémiáját.
• Az erősítő réteg: Nagy szakítószilárdságú acélhuzal spirálisan feltekercselt vagy több rétegben fonott, hogy maximális felszakítási nyomást és impulzus-fáradásállóságot biztosítson.
• A védőburkolat: Masszív, időjárásálló külső réteg, amelyet gyakran szintetikus gumiból, például CR-ből vagy CSM-ből készítenek, és úgy tervezték, hogy ellenálljon a terephasználatnak.
• Végszerelvények: Kovácsolt acél karimák vagy menetes szerelvények, amelyek szivárgásmentes, nagy integritású szerelvényt alkotnak szivárgásmentesen vagy préseléssel.

Kulcsteljesítmény-mutatók dekódolása: A nagynyomású Frac tömlő specifikációi

A megfelelő tömlő kiválasztásához alapos ismerete szükséges nagynyomású frac tömlő specifikációi . Ezek a közzétett mutatók nem csupán számok; meghatározott feltételek mellett garantálják a teljesítménykorlátokat. A legkritikusabb specifikáció az üzemi nyomás (WP), a maximális folyamatos nyomás, amelyet a tömlő biztonságos kezelésére terveztek. Ugyanilyen fontos a minimális felszakítási nyomás (MBP), amely jellemzően a WP többszöröse (például 4:1), amely a végső meghibásodási pontot jelenti. A tesztnyomás (TP) a gyárilag ellenőrzött vizsgálat során alkalmazott nyomás, általában a WP felett, de az MBP alatt. Egyéb lényeges adatok közé tartozik a belső átmérő (ID), amely befolyásolja az áramlási sebességet és a nyomásesést; a hajlítási sugár, amely jelzi, hogy a tömlő milyen szorosan hajlítható meg anélkül, hogy megtörne vagy megsérülne az erősítés; és a hőmérséklet-tartomány mind a hordozó, mind a környezeti környezet számára. A biztonságos és megbízható működés alapvető feltétele, hogy ezeket a specifikációkat pontosan a szivattyú teljesítményéhez, a folyadék tulajdonságaihoz és a helyszín elrendezéséhez igazítsa.

Útmutató a kritikus alkalmazásokhoz és a helyettesítéshez

A tömlők elméleti kiválóságát gyakorlati alkalmazása bizonyítja. A területen a két legigényesebb és legáltalánosabb felhasználás a tömlőteljesítmény és az életciklus-kezelés különböző aspektusait emeli ki. A nagynyomású oldalon az iszapszivattyúkhoz és fracpumpákhoz kapcsolódó tömlők jelentik a művelet artériáit, amelyek koptató, nagynyomású folyadékokat kezelnek. A nagy térfogatú oldalon a vízátadó nyomótömlők képesek kezelni a repesztési műveletekhez és a folyadékkezeléshez szükséges hatalmas áramlási sebességeket, ahol a nyomás alacsonyabb lehet, de a tartósság és az áramlási hatékonyság kulcsfontosságú.

Sárszivattyús rendszerek: A fúrás szívverése

Az iszapszivattyú tömlői az egyik legbüntetőbb környezetben működnek, állandóan ki vannak téve nagynyomású pulzációnak és koptató fúrási sárnak. Tudva, mikor kell végrehajtani egy olajmező iszapszivattyú tömlő csere kritikus készség, amely egyensúlyt teremt a biztonság és a működési gazdaságosság között. A katasztrofális kudarcra várni soha nem lehetséges. A csere kulcsfontosságú jelei közé tartoznak a látható repedések vagy súlyos kopás a burkolaton, amely szabaddá teszi a merevítőhuzalokat, helyi kidudorodás vagy duzzanat, amely a réteg belső elválasztására utal, jelentős és tartós szivárgás a szerelvényeknél, vagy a tömlő, amely túllépte a nyomásciklusok alapján javasolt élettartamát. Az üzemórákon és a rendszeres, dokumentált ellenőrzéseken alapuló proaktív csereütemezés megvalósítása sokkal költséghatékonyabb, mint a nem tervezett leállások kezelése.

Vízszállítás és folyadékkezelés: nagy mennyiségek kezelése

Az olyan műveletekhez, mint például a törmelékkeverők vízellátása vagy a termelt víz továbbítása, gyakran más tömlőprofilt használnak. An olajmező ürítő tömlő vízszállításhoz Úgy tervezték, hogy optimalizálja a nagy belső átmérőt, az alacsony áramlási ellenállást és a kivételes szívósságot a húzással és zúzódással szemben. Bár még mindig robusztus, erősítése nagy szilárdságú textilrétegeket, például poliésztert vagy aramidot alkalmazhat a könnyebb acélhuzal helyett vagy azzal kombinálva, így rugalmasabb és néha könnyebb tömlőt hozva létre, amely alkalmas nagy távolságokon történő lefektetésre. A legfontosabb specifikációk itt az áramlási sebesség ID-re, a szívóképességre (ha használják a szivattyú bemeneténél) és a burkolat kivételes kopásállóságára összpontosítanak.

GYIK

Milyen gyakran kell cserélni a nagynyomású frac tömlőt?

Nincs egyetlen időalapú válasz, mivel a csere gyakorisága az üzemi nyomásciklusoktól, a folyadék koptatóképességétől és a környezeti feltételektől függ. A legjobb gyakorlat egy állapotalapú karbantartási program követése. A tömlőket azonnal ki kell cserélni, ha az ellenőrzés a burkolat sérülését észleli, amely megerősítést, kidudorodásokat, mély bevágásokat vagy megkeményedett/repedt gumit tár fel. Ezenkívül a gyártók gyakran a maximális üzemi nyomáson és az impulzusciklusokon alapuló ajánlott élettartamot biztosítanak. A tömlők proaktív cseréje ütemezett karbantartási terv részeként, a gyártó útmutatásai és a szigorú ellenőrzési jegyzőkönyvek alapján, sokkal biztonságosabb és gazdaságosabb, mint a meghibásodásra való reagálás.

Mit jelent a "4:1 biztonsági tényező" a tömlőn?

A 4:1 biztonsági tényező (vagy hasonló arány, például 3:1 vagy 5:1) kritikus tervezési elv. Ez azt jelenti, hogy a tömlő minimális felszakadási nyomása (MBP) négyszer nagyobb, mint a névleges üzemi nyomása (WP). Például egy 10 000 PSI WP tömlő MBP-je legalább 40 000 PSI. Ez a nagy árrés a nyomáscsúcsokat, a rendszernyomás esetleges alulértékelődését, az anyag idővel történő elfáradását és az előre nem látható feszültségeket okozza. Ez egy alapvető biztonsági puffer. Értékeléskor nagynyomású frac tömlő specifikációi , a magasabb biztonsági tényező általában robusztusabb és konzervatívabb kialakítású terméket jelez.

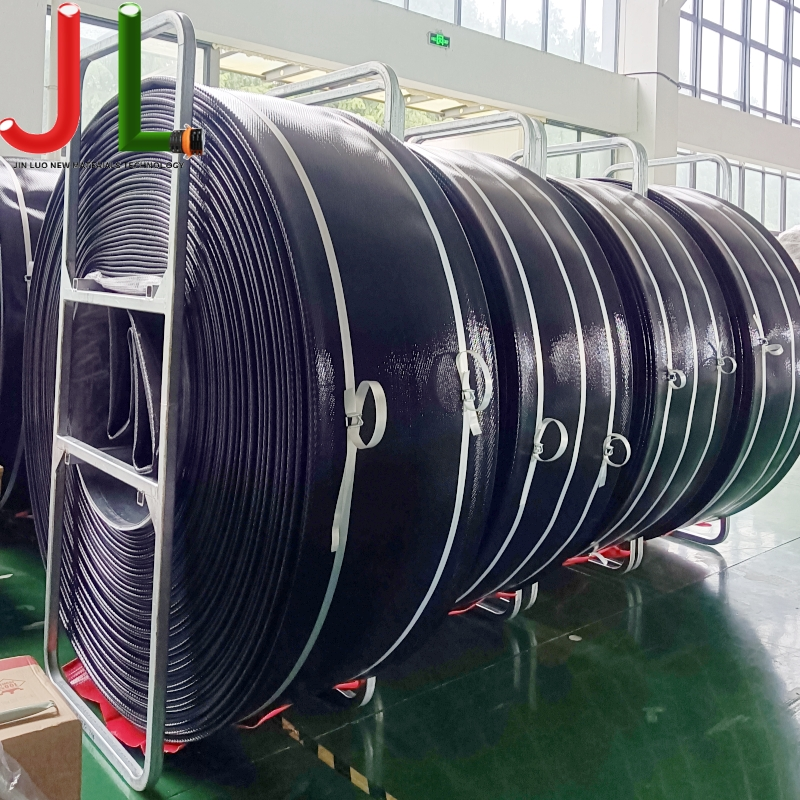

Mi a különbség a "layflat" tömlő és a normál gumitömlő között a vízszállításhoz?

A szabványos gumi nyomótömlő jellemzően kerek, és üres állapotban is megtartja alakját, gyakran spirálhuzallal, hogy megakadályozza az összeesést a szívás hatására. Lefektetett tömlő, amelyet gyakran használnak olajmező ürítő tömlő vízszállításhoz , úgy tervezték, hogy rugalmas legyen, és üresen teljesen lelapuljon, így sokkal könnyebb a tekercselés, a szállítás és a hosszú hosszúságú tárolás. A Layflat tömlők általában PVC vagy poliuretán bevonatú szövetekből készülnek. Kiválóan alkalmasak ideiglenes, nagy térfogatú föld feletti vízvezetékekhez, de általában alacsonyabb a nyomásértékük és kisebb a kopásállóságuk, mint egy nagy teherbírású kerek gumi nyomótömlő, amelyet tartósabb vagy masszívabb szolgáltatásra szántak.
