A nyomótömlők megértése

1. Mik azok a nyomótömlők?

Leeresztő tömlők rugalmas csövek folyadékok, félszilárd anyagok vagy gázok nyomás alatti szállítására egyik helyről a másikra. A szívótömlőkkel ellentétben (amelyek behúzzák az anyagot), ürítő tömlők úgy épültek, hogy ellenálljanak a belső nyomásnak, így nélkülözhetetlenek azokban az iparágakban, ahol szabályozott áramlásra és irányított átvitelre van szükség.

A nyomótömlők elsődleges funkciói

• Anyagátadás: Vigyen át vizet, vegyszereket, zagyot vagy koptató szilárd anyagokat.
• Nyomáskezelés: Úgy tervezték, hogy összeomlás nélkül elviselje a pumpáló erőket.
• Tartósság: Ellenáll a kopásnak, meghajlásnak és a környezeti tényezőknek.

A nyomótömlőket használó kulcsfontosságú iparágak

Nyomótömlő vs. szívótömlő: Főbb különbségek

Alapvető paraméterek a nyomótömlők azonosításához

• Belső átmérő (ID): ½ hüvelyktől 12 hüvelykig terjed, az áramlási igényektől függően.
• Nyomásérték: PSI/bar mértékegységben mérve (pl. 150 PSI szabványos vízátvitelhez).
• Hőmérséklet tartomány: Egyes tömlők -40°F és 200°F (-40°C és 93°C) közötti hőmérsékletet bírnak.
• Anyag kompatibilitás: Gumi (kopásálló), PVC (könnyű) vagy speciális vegyületek (vegyszerálló).

Miért fontosak az ürítő tömlők?
A nyomás alatti áramlás kezelésére való képességük teszi ürítő tömlők kritikus a szivárgások, kiömlések és a működési leállások megelőzésében. A megfelelő típus kiválasztása biztosítja a hatékonyságot, a biztonságot és a hosszú élettartamot igényes környezetben.

2. Az ürítőtömlők ismertetése: típusok, alkalmazások és kiválasztási útmutató

A nyomótömlők típusai

1. Gumi ürítő tömlők

• Építés: Szövettel vagy acélhuzallal megerősítve
• Nyomástartomány: 150-300 PSI
• Hőmérséklet tartomány: -40°F és 200°F (-40°C és 93°C) között
• Legjobb: Csiszoló anyagok, olaj és víz alkalmazások
• Előnyök: Kiváló rugalmasság, törésálló, tartós

2. PVC ürítő tömlők

• Építés: PVC anyag spirál erősítéssel
• Nyomástartomány: 100-250 PSI
• Hőmérséklet tartomány: 32°F és 140°F (0°C és 60°C) között
• Legjobb: Könnyű vízszállítás, vegyi alkalmazások
• Előnyök: Könnyű, korrózióálló, megfizethető

3. Hőre lágyuló ürítő tömlők

• Építés: Több hőre lágyuló réteg
• Nyomástartomány: 200-400 PSI
• Hőmérséklet tartomány: -60°F és 275°F (-51°C és 135°C) között
• Legjobb: Vegyi transzfer, élelmiszeripari alkalmazások
• Előnyök: Vegyszerálló, nem szennyező

4. Kompozit/anyag-specifikus tömlők

• Speciális típusok:
  • Vegyszerálló tömlők (PTFE bélés)
  • Kopásálló tömlők (extra vastag falak)
  • Élelmiszer-minőségű tömlők (FDA által jóváhagyott anyagok)
• Nyomástartomány: Konstrukciónként változó (150-600 PSI)
• Hőmérséklet tartomány: Anyagtól függően változik

A nyomótömlők alkalmazásai

Nyomótömlő kiválasztásának útmutatója

1. Anyagkompatibilitási szempontok

• Víz: Normál gumi vagy PVC
• Olajok/tüzelőanyagok: Olajálló gumikeverékek
• Savak/lúgok: PTFE vagy speciális gumi
• Csiszoló iszap: Extra vastag gumi kopásálló béléssel

2. Méret- és áramlási követelmények

• Útmutató az átmérő kiválasztásához:
  • 1-2" kis volumenű alkalmazásokhoz
  • 3-6" a mérsékelt áramláshoz
  • 8" a nagy volumenű átvitelhez
• Áramlási sebesség: Igazítsa a tömlő méretét a szivattyú teljesítményéhez

3. Nyomás- és hőmérséklettényezők

• Üzemi nyomás: Mindig lépje túl a rendszernyomást 25%-kal
• Feltörési nyomás: Minimum 4x üzemi nyomás
• Hőmérséklet: Ellenőrizze, hogy a tömlő besorolása megegyezik-e a folyadék hőmérsékletével

4. Megerősítési szükségletek

• Normál vám: Egyrétegű szövet (150 PSI)
• Nehéz teherbírás: Több szövetréteg (300 PSI)
• Extra nehéz teherbírás: Acélhuzal-erősítés (400 PSI)

5. Rugalmasság vs. merevség

• Nagy rugalmasság: Berendezések mozgatásához szükséges
• Merevebb tömlők: Jobb nagynyomású alkalmazásokhoz

6. Kapcsolatok befejezése

• Gyakori típusok:
  • Camlock szerelvények
  • NPT menetes végek
  • Karimás csatlakozások
• Kiválasztási tipp: Illessze a meglévő felszerelésekhez

Teljesítmény-összehasonlító táblázat

Különleges szempontok

• Statikus vezetőképesség: Gyúlékony folyadékokhoz szükséges
• UV ellenállás: Kültéri használatra fontos
• Hajlítási sugár: Minimális görbület az áramlás korlátozása előtt
• Szabályozási megfelelőség: NSF, FDA vagy más iparági szabványok

3. A kiváló minőségű nyomótömlők fő jellemzői

1. Nyomásteljesítményre vonatkozó előírások

• Üzemi nyomásérték:
  • Normál üzem: 150-250 PSI
  • Nehéz duty: 250-400 PSI
  • Ipari minőség: 400-600 PSI
• Feltörési nyomás biztonsági határ:
  • Minimum 4:1 biztonsági arány (felszakítási nyomás vs üzemi nyomás)
  • Példa: A 300 PSI tömlőnek 1200 PSI robbanásteljesítményűnek kell lennie

2. Anyagtartóssági tényezők

3. Vasalás építése

• Szabványos erősítések:
  • Egyrétegű textil (150-200 PSI)
  • Kettős textilréteg (200-300 PSI)
  • Acélhuzal-spirál (300-600 PSI)
• Erősítés összehasonlítása:
  • Szövet: Jobb rugalmasság, kisebb súly
  • Vezeték: Nagyobb nyomáskapacitás, törésállóság

4. Hőmérséklet-tűrési tartományok

5. Áramlási hatékonysági jellemzők

• Sima furatú kialakítás:
  • Minimális súrlódási veszteség (PSI-ben mérve 100 lábonként)
  • Jellemző értékek: 2-5 PSI esés névleges áramlásnál
• A belső átmérő konzisztenciája:
  • Tűrés: a névleges méret ±3%-a
  • Megakadályozza az áramlás korlátozását a kanyarokban

6. Biztonsági tanúsítványok

• Kritikus tanúsítványok:
  • NSF/ANSI 61 ivóvízhez
  • FDA 21 CFR élelmiszerrel érintkezésbe
  • ATEX robbanásveszélyes környezetekhez
  • UL tűzállósági jegyzék

7. Fizikai tulajdonságok összehasonlítása

8. Különleges teljesítményjellemzők

• Statikus disszipatív: Felületi ellenállás <10^5 ohm (gyúlékony folyadékokhoz)
• Antimikrobiális: Élelmiszeripari/gyógyszerészeti alkalmazásokhoz
• Nem jelölés: Fontos a tisztatéri környezethez
• Lebegtetési képesség: Habmag tengeri alkalmazásokhoz

9. Tartóssági vizsgálati szabványok

• Rugalmas ciklus besorolása: Minimum 50 000 ciklus (ASTM D380)
• Impulzus tesztelés: 100 000 nyomási ciklus (SAE J343)
• Kopásvizsgálat: Minimum 500 ciklus (ISO 6945)

4. Karbantartási és biztonsági tanácsok a nyomótömlőkhöz

1. Megfelelő tárolási irányelvek

• Ideális tárolási feltételek:
  • Hőmérséklet: 32°F to 100°F (0°C to 38°C)
  • Páratartalom: 65% relatív páratartalom alatt
  • Kerülje a közvetlen napsugárzást (UV lebomlás)
• Tárolási pozíció:
  • Fektesse le, vagy függõlegesen függessze fel
  • Soha ne tárolja megtört vagy éles hajlításokkal
  • Minimális hajlítási sugár: 10x tömlőátmérő

2. Rutinellenőrzési ellenőrzőlista

3. Tisztítási eljárások alkalmazásonként

• Víz/Szennyvíz: Öblítse le tiszta vízzel 1,5-szeres üzemi nyomáson
• Vegyi átvitel: Háromszoros öblítés kompatibilis oldószerrel
• Olaj/üzemanyag: Öblítse ki tisztítószeres oldattal (pH 7-9)
• Zagy/Szilárd anyag: Mechanikus kefés légfúvásos tisztítás

4. Nyomásvizsgálati protokoll

• Gyakoriság: Negyedévente folyamatos használatra
• Vizsgálati módszer: Hidrosztatikus teszt 1,5-szeres üzemi nyomáson
• Időtartam: 30 perc minimum
• Elfogadási feltételek: <2% nyomásesés, nincs látható szivárgás

5. Biztonsági kezelési paraméterek

6. Működési legjobb gyakorlatok

• Telepítés:
  • Tartson legalább 5x átmérőjű hajlítási sugarat
  • 3-5 lábonként használjon megfelelő támasztékokat
• Működés:
  • Kerülje a hirtelen nyomáslökéseket (>10% PSI/s)
  • Maximális áramlási sebesség: 20 láb/sec folyadékoknál
• Leállítás:
  • Fokozatos nyomáscsökkentés
  • Tárolás előtt teljes víztelenítés

7. Különleges szempontok a Jiangsu Jinluo termékekre vonatkozóan

Adott Jiangsu Jinluo New Material Technology Co., Ltd poliuretán és ipari tömlők (2-16 hüvelyk átmérőjű) szakterülete, vegye figyelembe az alábbi speciális karbantartási szempontokat:

• Poliuretán tömlők:
  • Fokozott vegyszerállóság, de kerüljük az erős savakat
  • Kiváló kopásállóság (50%-kal jobb, mint a normál gumi)
  • Eltarthatóság: 5 év (nem használt megfelelő körülmények között)
• Nagy átmérőjű tömlők (8-16 hüvelyk):
  • Speciális tisztítóberendezést igényel
  • Megerősített tartószerkezetekre van szükség
  • Ellenőrzés gyakorisága: folyamatos használat esetén havonta

8. Élethosszabbítási technikák

• Forgatási rendszer: Több tömlő váltakoztatása nagy igénybevételű alkalmazásokban
• Védőhüvely: Helyezzen fel kopásvédőt az érintkezési pontokra
• Szerelvényvég karbantartása: Éves menetkenés/ellenőrzés
• Nyomáskerékpározás: Fokozatosan növelje/csökkentse a nyomást

9. Ártalmatlanítás és újrahasznosítás

• Az élet végének jelei:
  • Repedés terjedése >30% hossz
  • Névleges nyomásesés >25%
  • Maradandó alakváltozás >5% átmérőjű
• Környezetvédelmi megfelelőség:
  • Anyagtípus szerint elválasztva (gumi/PVC/TPU)
  • Kövesse az ipari tömlők ártalmatlanítására vonatkozó helyi előírásokat

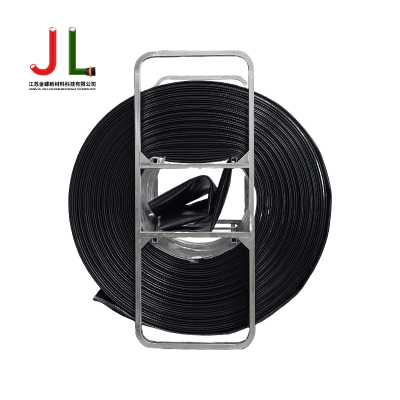

Jinluo nagy teherbírású poliuretán nyomótömlő - rugalmas, megerősített TPU lapos cső
