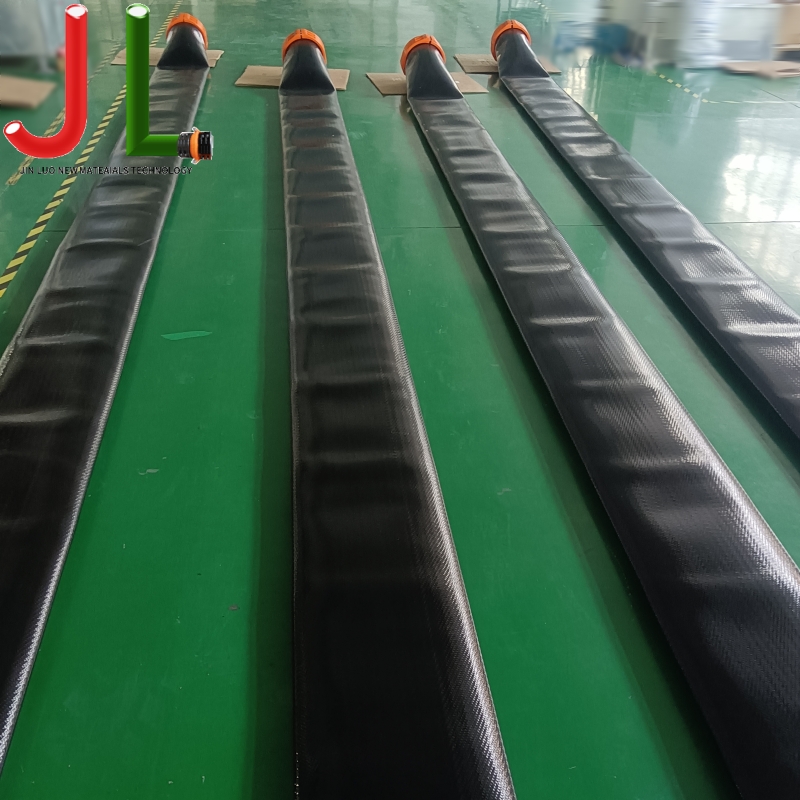

Hogyan válasszuk ki a megfelelő repesztő- és olajmezőtömlőt nagynyomású műveletekhez?

A megfelelő kiválasztása Repesztő és olajmező tömlő a fúrómérnökök, a beszerzési menedzserek és a helyszíni műveletek felügyelői számára kritikus feladat. Ezek a tömlők abrazív támasztóanyagokat, nagynyomású folyadékokat és korrozív vegyi anyagokat szállítanak extrém körülmények között. A tömlőszerelvény meghibásodása költséges állásidőt, biztonsági kockázatokat és környezetvédelmi előírásokat okozhat. Ez az útmutató műszaki keretet biztosít a tömlőszerkezet, a teljesítményszabványok és az alkalmazás-specifikus követelmények értékeléséhez.

1. A tömlőszerkezeti rétegek és az anyagtudomány megértése

Bármelyik teljesítménye Repesztő és olajmező tömlő többrétegű felépítésétől függ. Egy tipikus nagynyomású tömlő három elsődleges rétegből áll: a csőből, a megerősítésből és a burkolatból. Mindegyik réteg külön funkciót lát el, és az anyagválasztás közvetlenül befolyásolja a tartósságot ciklikus nyomás és koptató közeg esetén.

Értékeléskor nagynyomású repesztőtömlő hidraulikus rétegrepesztéshez , fokozottan ügyeljen a csővegyületre. A nitrilkaucsuk (NBR) kiváló olajállóságot biztosít, de korlátozott kopásállósággal rendelkezik. A hidrogénezett nitril (HNBR) kiváló ellenállást biztosít mind a kőolaj alapú folyadékokkal, mind a magas hőmérséklettel szemben, így ez az előnyben részesített választás a hosszan tartó repesztési műveletekhez, ahol a folyadék hőmérséklete meghaladja a 200 °F-ot.

1.1. Merevítőrétegek összehasonlítása

Az erősítőréteg határozza meg a tömlő felszakadási nyomását és impulzus élettartamát. A spirálhuzalos erősítés biztosítja a legnagyobb felszakítási szilárdságot és rugalmasságot a repesztési flottákban használt nagy átmérőjű tömlők számára. A fonott huzalerősítés jó rugalmasságot biztosít a kisebb vonalak számára, de gyorsabban elfáradhat állandó nyomásciklus mellett. Az alábbi táblázat felvázolja a technikai különbségeket.

2. Kopásállóság és a burkolat anyagának teljesítménye

A hidraulikus repesztési műveletek során a tömlőket gyakran húzzák át sziklás felületeken, acélplatformokon és éles széleken. A burkolat anyaga az első védelmi vonal a mechanikai sérülésekkel szemben. Mert kopásálló olajmező tömlő palagázhoz , elengedhetetlen a nagy szakítószilárdságú (minimum 150 kN/m) szintetikus gumi burkolat.

A gyártók gyakran használnak SBR-t (sztirol-butadién gumi) vagy CR-t (kloroprén gumit) szabványos alkalmazásokhoz. Extrém kopásálló környezet esetén a poliuretánnal bevont tömlők három-ötször hosszabb élettartamot biztosítanak a gumiburkolatokhoz képest. A helyszíni adatok azt mutatják, hogy a poliuretán burkolatok körülbelül 40%-kal csökkentik a csere gyakoriságát a nagy súrlódású alkalmazásoknál, mint például az elosztó-csatlakozások repedésénél.

3. Nyomásértékek és biztonsági tényezők

A nyomásértékek megértése alapvető a biztonságos rendszertervezéshez. Minden Repesztő és olajmező tömlő egyértelműen megjelölt üzemi nyomással kell rendelkeznie, amely jellemzően a minimális felszakítási nyomás 25-33%-a. Ez a 4:1 vagy 3:1 biztonsági tényező figyelembe veszi a nyomáscsúcsokat, a mechanikai sérüléseket és az anyag időbeli leromlását.

A nagynyomású repesztési alkalmazásoknál a 15 000 psi üzemi nyomás általános, a felszakítási nyomás pedig meghaladja a 60 000 psi-t. A mérnököknek figyelembe kell venniük az impulzusciklus-besorolást is, amely azt jelzi, hogy a tömlő hány nyomásciklust tud elviselni, mielőtt a fáradtság meghibásodik. Egy minőségi repesztőtömlőnek legalább 200 000 impulzusciklust kell kibírnia maximális üzemi nyomás mellett az ISO 6803 vizsgálati protokollok szerint.

4. Kémiai kompatibilitás és folyadékállóság

A hidraulikus repesztőfolyadékok víz, támasztóanyagok, súrlódáscsökkentők, biocidek és vízkőgátlók komplex keverékét tartalmazzák. A cső anyagának ellenállnia kell a kémiai lebomlásnak, hogy megakadályozza a duzzadást, a keményedést vagy a vegyületek folyadékáramba való kivonását. Vegyszerálló repesztőtömlő savanyítási műveletekhez speciális csővegyületeket igényel.

A sósavat vagy hidrogén-fluoridot tartalmazó savanyító kezeléseknél a fluor-karbon (FKM) csőanyagok biztosítják a legnagyobb ellenállást. A szabványos repesztőfolyadékokhoz a HNBR a vegyszerállóság és a hőmérséklet-stabilitás kiegyensúlyozott kombinációját kínálja. Az alábbiakban összefoglaljuk a kémiai kompatibilitási szempontokat.

• HNBR (hidrogénezett nitril): Alkalmas dízelhez, ásványolajokhoz és a legtöbb repesztőfolyadékhoz; hőmérséklet-tartomány -40°F és 275°F között.
• FKM (fluorkarbon): Kiváló savanyító és aromás szénhidrogénekhez; hőmérséklet-tartomány -20°F és 400°F között; magasabb költség.
• NBR (nitril): Jó kőolaj alapú folyadékokhoz, de korlátozottan kompatibilis a magas hőmérsékletű repesztőfolyadékokkal.
• UPE (ultra nagy molekulatömegű polietilén): Kiváló kopás- és vegyszerállóság speciális alkalmazásokhoz.

5. Végezze el a csatlakozásokat és az összeállítás integritását

A tömlőszerelvény csak annyira erős, mint a végcsatlakozásai. Mert Repesztő és olajmező tömlő assemblies with hammer unions , a megfelelő krimpelési technikák és a tengelykapcsoló kiválasztása kritikus fontosságú. A kalapács csatlakozók (mint például a 100., 1502. vagy 206. ábra) a nagynyomású repesztőcsatlakozások ipari szabványát jelentik gyorscsatlakozási képességüknek és extrém nyomás alatti megbízható tömítésüknek köszönhetően.

Az összeállítások megadásakor ellenőrizze, hogy a krimpelési folyamat megfelel-e az API 7K vagy az ISO 6803 szabványnak. Az alulpréselődött csatlakozások nyomás hatására lefújhatnak, míg a túlpréselődés károsíthatja az erősítőréteget, rejtett meghibásodási pontot hozva létre. Harmadik fél által végzett tesztelés megerősíti, hogy a megfelelően préselt szerelvények fenntartják a tömlő névleges üzemi nyomásának és felszakítási nyomásának 100%-át.

5.1 Kulcsszerelvény specifikációi

• Krimpelés megtartása: A tömlőszakadási nyomás legalább 90%-át el kell érni a csatlakozási felületen.
• Csatlakozó anyaga: Szénacél cink vagy epoxi bevonattal a korrózióállóság érdekében kültéri olajmezőkön.
• Nyomon követhetőség: Minden összeállításnak tartalmaznia kell egy sorozatszámot krimpelési adatrekordokkal a minőségbiztosítás és a hibaelemzés érdekében.

6. Ipari szabványok és tanúsítási követelmények

Az elismert ipari szabványoknak való megfelelés nem alku tárgya az olajmezők esetében. Az API 7K az elsődleges szabvány a tömlők fúrásához és jó szervizeléséhez, lefedi a tervezési, gyártási és tesztelési követelményeket. API 7K tanúsítvánnyal rendelkező repesztő és olajmező tömlő biztosítja, hogy a termék szigorú törés-, impulzus- és hajlítási vizsgálaton esett át.

A további szabványok közé tartozik az impulzustesztekre vonatkozó ISO 6803, az ABS-tanúsítvány tengeri alkalmazásokhoz és az MSHA jóváhagyása a földalatti bányászati ​​környezetekhez. A beszerzési előírásoknak kifejezetten elő kell írniuk minden egyes tételre vonatkozóan hitelesített vizsgálati jelentéseket (CTR), amelyek dokumentálják a felszakítási nyomást, a tapadási szilárdságot és a méretellenőrzést.

Gyakran Ismételt Kérdések (GYIK)

• K: Mennyi a repesztőtömlő tipikus élettartama normál működés mellett?
  V: A tipikus repesztési műveletek során, munkánként 200-300 nyomási ciklussal, egy minőségi tömlő HNBR-csővel és spirálhuzal-erősítéssel 3-5 évig bírja. Csere akkor javasolt, ha a burkolaton látható vágások, látható vasalások láthatók, vagy bármilyen jelentős nyomásemelkedés után, amely meghaladja az üzemi nyomás 110%-át.
• K: Hogyan határozhatom meg a megfelelő tömlőméretet egy repesztési művelethez?
  V: A tömlő méretét az áramlási sebesség és a nyomásesés követelményei határozzák meg. A legtöbb repesztési alkalmazáshoz a 2 hüvelykes és a 3 hüvelykes belső átmérő az alapfelszereltség az elosztó-csatlakozásokhoz, míg a 4 hüvelykes tömlők a rakétavezetékekhez. Használja Darcy-Weisbach számításait annak ellenőrzésére, hogy a nyomásesés nem haladja meg az üzemi nyomás 10%-át a maximális áramlásnál.
• K: Javíthatók a repesztő tömlők, ha megsérültek?
  V: Az API 7K szerinti nagynyomású repesztő tömlők helyszíni javítása nem megengedett. Bármilyen vágás vagy kopás, amely áthatol a külső burkolaton, és szabaddá teszi a megerősítést, azonnali eltávolítást igényel. A megjavított szerelvények nem igazolhatók vissza az eredeti nyomásértékekre.
• K: Mi a különbség a repesztőtömlő és a forgófúrótömlő között?
  V: A repesztőtömlőt nagy áramlású, nagy nyomású koptatóiszap átvitelére tervezték, gyakori nyomásciklus mellett. A forgó fúrótömlő (kelly tömlő) folyamatos forgásra és vibrációra készült a fúróberendezés padlóján. Nem cserélhetők fel egymással; A repesztőtömlő jellemzően vastagabb burkolattal és eltérő fektetési mintával rendelkezik.

Hivatkozások

• American Petroleum Institute. (2023). API-specifikáció 7K: Fúró- és kútszerviz berendezések . API Publishing Services.
• Nemzetközi Szabványügyi Szervezet. (2020). ISO 6803: Gumi vagy műanyag tömlők és tömlőegységek – Hidraulikus nyomású impulzusvizsgálat hajlítás nélkül .
• Korróziós Mérnökök Országos Szövetsége. (2022). NACE SP0472: Módszerek és ellenőrzések a szénacél-hegesztések használat közbeni környezeti repedésének megelőzésére korrozív kőolajfinomítási környezetben .
• Kőolajmérnökök Társasága. (2021). SPE 204215: A nagynyomású tömlőkezelés legjobb gyakorlatai a hidraulikus repesztési műveletekben .
• Energia Intézet. (2023). Az EI biztonságos gyakorlatok modellkódex 15. rész: Gyúlékony folyadékokat kezelő létesítmények területi besorolása .
• Munkavédelmi és Munkavédelmi Igazgatóság. (2022). OSHA 1910.269: Elektromos áram előállítása, átvitele és elosztása – A tömlő integritására vonatkozó követelmények .
