Repesztő TPU tömlő és repesztőtömlő: anyagok, nyomás és terepi teljesítmény

A TPU esete repedéses tömlő alkalmazásokban

A hidraulikus repesztés olyan feltételeket ír elő, amelyek kiküszöbölik a legtöbb általános célú tömlőanyagot egy munkacikluson belül. A tömlőfuraton keresztül nagy sebességgel mozgó, támasztóanyaggal terhelt iszap gyorsan erodálja a gumibetéteket; a triplex szivattyú által generált nyomásimpulzusok olyan kifáradás-erősítő rétegek, amelyeket nem impulzusterhelésre terveztek; a súrlódáscsökkentők, biocidok, vízkőgátlók és savas fázisok kémiai koktélja pedig lebontja azokat az anyagokat, amelyek nem rendelkeznek széles körű vegyi ellenállással. A TPU jobban túléli ezt a feszültség-kombinációt, mint bármely alternatív polimer a jelenlegi olajmezőkben.

Az előny molekuláris szinten kezdődik. A hőre lágyuló poliuretán szegmentált blokkszerkezete – kemény és lágy tartományok váltakozása – olyan tulajdonságkombinációt biztosít, amelyhez egyetlen egyfázisú elasztomer sem fér hozzá: a műszaki műanyagokhoz hasonló kopásállóság, a gumiéhoz hasonló rugalmas visszanyerés, valamint az alifás szénhidrogénekre, híg savakra és magas sótartalmú vízre kiterjedő vegyszerállóság. Ellenőrzött kopásvizsgálatnál, A TPU belső bélések 4-6-szoros teljesítményt nyújtanak a nitrilguminál egyenértékű koptató iszapos körülmények között. A 400 kg/m³ feletti koncentrációjú, nagy sebességű szivattyúzású kerámia támasztóanyagon ez a különbség közvetlenül azt jelenti, hogy a tömlőszerelvény hány szakaszt kell túlélnie a béléscsere szükségessége előtt.

A TPU ott is működik, ahol a gumi meghibásodik szélsőséges hőmérsékleten. A Permi-medencében, a Montney-ban vagy a szibériai mezőkön végzett téli olajmezők a felszíni berendezéseket -30°C alatti éjszakai mélypontoknak teszik ki. A szabványos nitril és EPDM tömlők jelentősen megmerevednek ezen a hőmérsékleten, ami növeli a megtörések kockázatát a telepítés során. A megfelelően összeállított TPU-vegyületek -40°C-ig fenntartják a használható rugalmasságot , ami gyakorlatilag akkor számít, amikor a személyzet még hajnal előtt, nulla alatti körülmények között kezelő vasat és tömlőket rak ki.

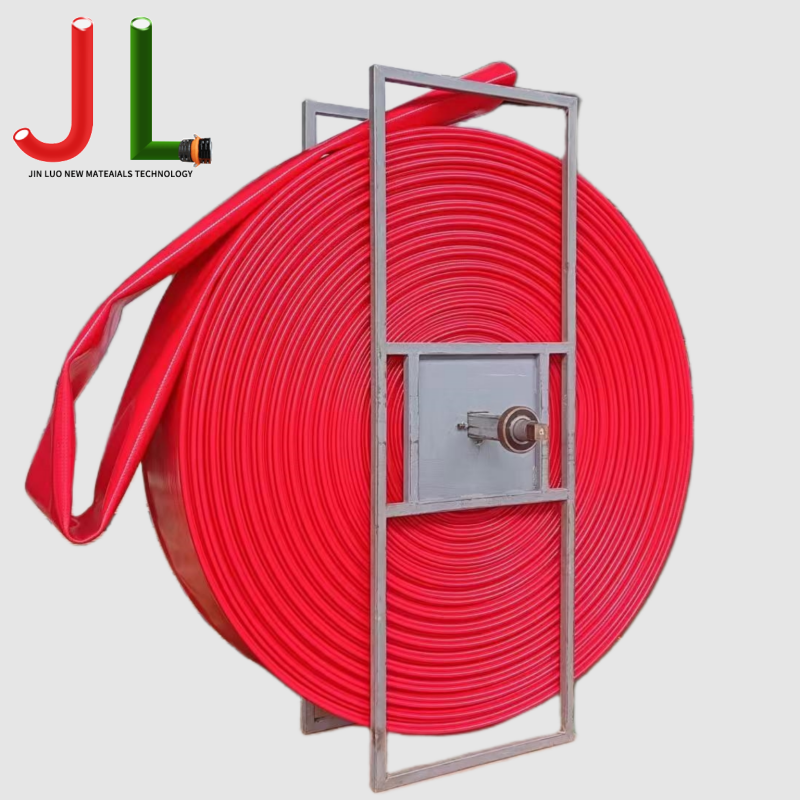

Hogyan Törés TPU tömlő Építve: Rétegről rétegre

A repesztőtömlő egy kompozit szerkezet, és teljesítménye csak olyan jó, mint a szerelvény leggyengébb rétege. Az egyes rétegek hozzájárulásának megértése világossá teszi, hogy az olajmező minőségű TPU tömlők miért járnak jelentős költségfelárral a szabványos ipari tömlőkkel szemben – és miért indokolt ez a díj a használat során.

Belső bélés

A bélés az első felület, amelyen a szuszpenzió érintkezik, és az elsődleges kopófelület támasztóanyag üzemben. Az olajmező TPU-betétek keménysége 90–95 Shore A – lényegesen keményebb, mint a fektetett lapos vagy általános ipari TPU tömlőkre jellemző 80–85 Shore A keménység –, mivel a keménység közvetlenül korrelál a kopásállósággal a hígtrágya eróziójában. A kompromisszum az alacsony hőmérsékletű rugalmasság mérsékelt csökkenése, ezért a hidegklímájú repesztőtömlő specifikációi néha lágyabb béléskeveréket követelnek meg, amelynek keménysége közelebb van a 85 Shore A-hoz, ami valamivel rövidebb élettartamot fogad el a szélsőséges hidegben való biztonságos kezelésért cserébe.

A poliéter alapú TPU-t általában előnyben részesítik a poliészter alapú olajmezőknél. A poliészter TPU hajlamos a hidrolitikus lebomlásra tartós vízzel való érintkezés esetén – ez jelentős felelősség az előállított vízszállításban vagy minden olyan szolgáltatásban, ahol a tömlő folyadékkal van feltöltve a munkák között. A poliéter TPU megőrzi szakítószilárdságát és nyúlási tulajdonságait a hosszabb vízbemerítés révén , ami kritikus fontosságú egy olyan tömlő esetében, amelyet a repedési szakaszok között éjszakára feltöltve hagyhatnak.

Megerősítő csomag

Az erősítés meghatározza a nyomáskapacitást és a kifáradási élettartamot. A repesztőtömlők általában nagy szakítószilárdságú poliészter- vagy aramidfonatot használnak. A fonatszöget úgy tervezték, hogy optimalizálja az egyensúlyt a nyomásállóság és az axiális stabilitás között – a nyomás hatására túlzottan megnyúló vagy összehúzódó tömlő előre nem látható terhelést hoz létre a szerelvénycsatlakozásokon, és terepi körülmények között meglazíthatja a csatlakozókat.

Külső burkolat

A törmelékhelyen a tömlőket kavicsos alátéteken húzzák át, nehéz felszerelések futják át őket, és a kopásos körülmények között ismételten fel- és letekercselik. A TPU külső burkolat hatékonyabban ellenáll ennek a mechanikai hatásnak, mint a gumialternatívák, és a gumival ellentétben nem reped meg vagy nem ellenőrzi a felületet, ha ózonnak, UV-sugárzásnak vagy bármely termelő helyen szokásos szénhidrogén-fröccsenésnek van kitéve. A külső burkolat egyben az első védelmi vonalat is biztosítja az erősítés sérülései ellen; a látható erősítéssel rendelkező tömlőt veszélyeztetettnek kell tekinteni, függetlenül a bélés fennmaradó állapotától.

Végszerelvények és tengelykapcsoló szerelvények

A csatlakozás és a tömlő interfész statisztikailag a leggyakrabban előforduló meghibásodási pont a repedéses tömlőszerelvényekben. A kicsavart érvéghüvely geometriáját pontosan a tömlő külső átmérőjéhez és a falszerkezethez kell igazítani; az alul- vagy túlméretezett érvéghüvely olyan feszültségkoncentrációkat hoz létre, amelyek impulzusterhelés hatására repedéseket terjesztenek. Az API 7K előírja, hogy a végcsatlakozásokat 1,5-szeres üzemi nyomáson kell ellenőrizni az összeszerelési minősítés részeként , és minden összeállításnak tartalmaznia kell egy soros vizsgálati tanúsítványt, amely az adott bizonyítási teszt eseményére vezethető vissza.

Vegyi expozíció a Frac szolgáltatásban: minek ellenáll a TPU és hol vannak a határai

Egyetlen polimer sem univerzálisan kompatibilis az olajmezők során előforduló összes folyadékkal, és ez alól a TPU sem kivétel. A TPU vegyszerállóságának határainak megértése ugyanolyan fontos, mint az erősségei.

A TPU a repesztési folyadékok kémiájának többségét jelentős károsodás nélkül kezeli:

• Slickwater alapfolyadék: Az édesvíz és a termelt víz a tipikus TDS-tartományokban elhanyagolható TPU-romlást okoz a hosszabb szolgáltatás során.
• Súrlódáscsökkentők (poliakrilamid): Nincs jelentős TPU-támadás terepi felhasználási koncentrációknál.
• Alifás szénhidrogének: A dízel, a kőolaj és a könnyű kondenzátum minimális duzzadást produkál a megfelelően összeállított olajmező-minőségű TPU-ban – jellemzően kevesebb, mint 5%-os térfogatváltozás 72 órás merítés után.
• Hígított HCl (akár ~15%): A poliéter TPU elfogadható ellenállást mutat környezeti hőmérsékleten; élettartama rövidebb, mint a vízszolgáltatásnál, de megfelelő a szokásos savstimulációs munkákhoz.
• Biocidek, vízkőgátlók, korróziógátlók: Tipikus szántóföldi kezelési koncentrációknál ezek az adalékok nem okoznak jelentős TPU-degradációt.

Azokat a helyzeteket, amikor a TPU eléri a határait, érdemes tudni, mielőtt felfedeznénk őket a terepen:

• Aromás szénhidrogének: A toluol és a xilol jelentős TPU-duzzadást okoz. A kondenzátum- vagy aromásanyag-dús nyersolaj-szolgáltatásra átvitt tömlőket kihelyezés előtt anyagminősítéssel kell ellátni az adott folyadékokhoz.
• Tömény sav: A 15-20% feletti HCl vagy a HF bármilyen koncentrációban fokozatosan támadja a TPU-t. A magasabb koncentrációjú savas repesztési munkákhoz a gyártótól megerősített bélésanyag-kompatibilitási adatok szükségesek.
• Fokozott folyadék hőmérséklet: A TPU vegyszerállósága csökken magasabb hőmérsékleten. A 20°C-os savas üzemben elfogadhatóan működő bélés gyorsabban lebomolhat, ha a folyadék hőmérséklete a tömlőnél 60°C fölé emelkedik a szivattyú hője vagy a fúrólyuk visszatérése miatt.

Helyszíni ellenőrzés és kivonás: A repedéstömlő kezelése üzemben

A tömlőrepedés üzemi nyomáson nagy energiájú esemény. A 100 bar nyomású és 4 hüvelykes átmérőjű túlnyomásos tömlőben tárolt energia jelentős; a tengelykapcsoló meghibásodása vagy a bélés kifújása súlyos sérülést okozhat a közelben tartózkodó személyzetnek, és ellenőrizetlen folyadékkibocsátást okozhat a betéten. A strukturált ellenőrzés nem adminisztratív többletköltség – ez az elsődleges mechanizmus a leromlás észlelésére, mielőtt az biztonsági eseménnyé válna.

Munka előtti ellenőrzések

Minden munka előtt járja el a tömlő teljes hosszát, és vizsgálja meg, hogy a külső burkolat nem vágott-e be vagy kopott-e elég mélyen ahhoz, hogy láthatóvá váljon a vasalás, a bélés szétválására vagy az erősítés sérülésére utaló lokalizált dudorok, a tömlő egyenes lefektetésekor nem enyhülnek megtöredések vagy behajlítások, valamint minden olyan csatlakozó, amely mozgást, korróziót vagy sérülést mutat a érvéghüvely-tömlő felületén. Minden szabadon megerősített tömlőt azonnal le kell szerelni – kivétel nélkül. A test bármely részén lévő kidudorodás belső szerkezeti hibára utal, és ugyanezt a választ indokolja.

Munka utáni nyomásteszt

A nagy sebességű vagy nagy támasztóanyag-koncentrációt követően végezzen hidrosztatikai tesztet 1,5-szeres üzemi nyomáson vízzel, mielőtt a tömlő ismét üzembe helyezné. Ez elkapja a kívülről nem látható béléssérüléseket, és megakadályozza a csatlakozás integritásának elvesztését, mielőtt az a terepi üzemi körülmények között jelentkezne. Jegyezze fel a vizsgálati eredményeket a tömlő sorozatszámához képest.

Béléskopásfigyelés

Folyamatos hígtrágyázás esetén a belső bélés falvastagsága minden munkával fokozatosan csökken. Az időszakos levágás és mérés – a tervezett időközönként egy tömlő egy rövid szakaszának levágása és a maradék bélésvastagság mérése – lehetővé teszi a kezelők számára, hogy az adott támasztóanyag-típushoz, szivattyúzási sebességhez és munkaprofilhoz megfelelő kopási sebességi modellt készítsenek. Ha a bélés vastagsága eléri az eredeti 50%-át, a tömlőt ki kell vonni a kitámasztó szolgáltatásból még akkor is, ha nem látható külső sérülés, mivel a fennmaradó falvastagság már nem biztosít megfelelő biztonsági tartalékot a kifújással szemben.

Idő alapú és ciklus alapú nyugdíj

A fizikai vizsgálat látható sérüléseket észlel, de nem minden leromlási mechanizmus látható kívülről. A kifáradási repedés terjedése a megerősítő rétegekben, a külső burkolat UV ridegsége és a tengelykapcsoló tömítésének progresszív összenyomódása mind belsőleg alakul ki. Az API 7K és a legtöbb nagyobb kezelői tömlőkezelő program maximális élettartamot határoz meg – jellemzően a gyártás dátumától számított 5-10 év és a nyomási ciklusok meghatározott maximális száma -visszatartásként olyan meghibásodási módok ellen, amelyeket az ellenőrzés önmagában nem észlel. Azokat a tömlőket, amelyek elérik ezeket a határértékeket, látási állapotuktól függetlenül kivonják.
